MEASURING INSTRUCTIONS

SECURITY LATCH LOCK COMPATIBILITY

TOOLS REQUIRED: TAPE MEASURE OR RULER

  1. DETERMINE IF THE DOOR IS AN INSWING DOOR
    (SEE ILLUSTRATION #1 BELOW)?

    *LATCH LOCKS CANNOT BE INSTALLED ON OUTSWING DOORS

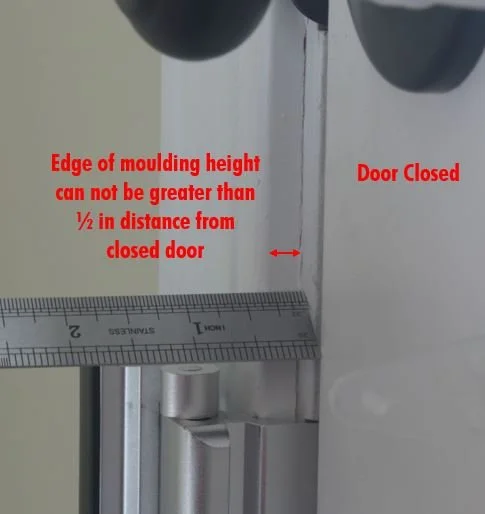

  2. WITH DOOR FULLY CLOSED, USING A TAPE MEASURE, MEASURE FROM EDGE OF DOOR TO EDGE OF DOOR TRIM (SEE ILLUSTRATION #2 ON RIGHT).

    *DISTANCE SHOULD BE LESS THAN ½ INCH.

1)

2)

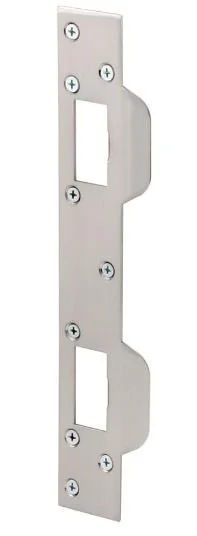

SECURITY LATCH STRIKE PLATE COMPATIBILITY

TOOLS REQUIRED: TAPE MEASURE OR RULER

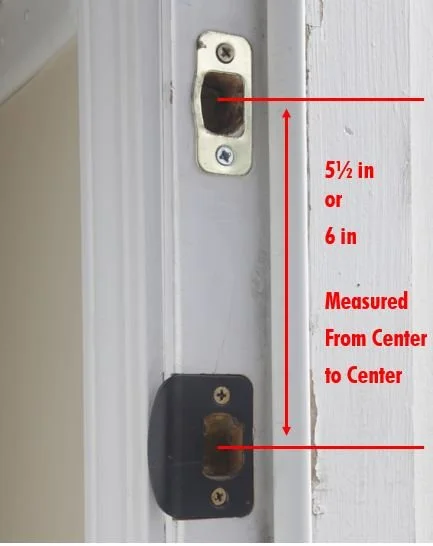

  1. WITH DOOR OPEN, USING A TAPE MEASURE, MEASURE CENTER OF LATCH HOLE TO CENTER OF DEADBOLT CUTOUT. (SEE IMAGE ON RIGHT).

*DISTANCE SHOULD BE 5-½ INCHES OR 6 INCHES

1)
